泵站吸水管路系统设计安装须知

[2018-7-30] [收藏本页] [新闻来源 www.ycyqby.com]

吸水管路是泵站的重要组成部分,正确设计、合理布置与安装吸水管路,对于提升混流泵、轴流泵的实用性能、保证泵站的安全运行、节省投资与电耗具有重要的作用。

吸水管路通常处在负压下工作,所以对吸水管路的基本要求是不漏气、不积气和不吸气,为此常采用以下措施:

1、为保证吸水管不漏气,要求管材必须严密。因此,吸水管路一般采用钢管,钢管埋于土中时应涂沥青防腐层。采用铸铁管时,施工时接头一定要严密。

2、为保证吸水管不积气,吸水管应有沿水流方向连续上升的坡度一般大于0.005,为避免产生气囊,应使沿吸水管线的最高点在水泵吸入口的顶端。吸水管的断面一般应大于水泵吸入口的断面,吸水管路上的变径管可采用偏心渐缩管(即偏心大小头),保持渐缩管的上边水平,水泵进口应避免直接与弯头相连,应在二者之间加装一段直管。正确和不正确的吸水管安装图所示为吸水管几种正确和不正确的安装方法。

正确和不正确的吸水管安装图
a)不正确  b)正确
1一存气  2—向水泵下降   3—同心渐缩管 4一向水泵上升  5—偏心渐缩管

3、不吸气。吸水管进口淹没深度不够时,由于进口处水流产生漩涡、吸水时带进大量空气。严重时也将破坏泵正常吸水。这类情形,多见于取水泵房在河道枯水位情况下吸水。为了避免吸水井(池)水面产生漩涡,使水泵吸入空气,吸水管进口在最低水位下的淹没深度h应不小于0.5~1.0m,如吸水管在吸水井中的位置图所示。

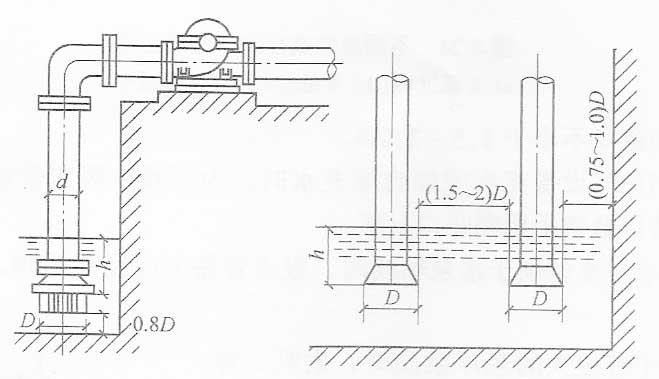

吸水管在吸水井中的位置图
